ug工程图展平图的简单介绍


如下图所示ug工程图展平图,已创建好的钣金模型如下

ug工程图展平图

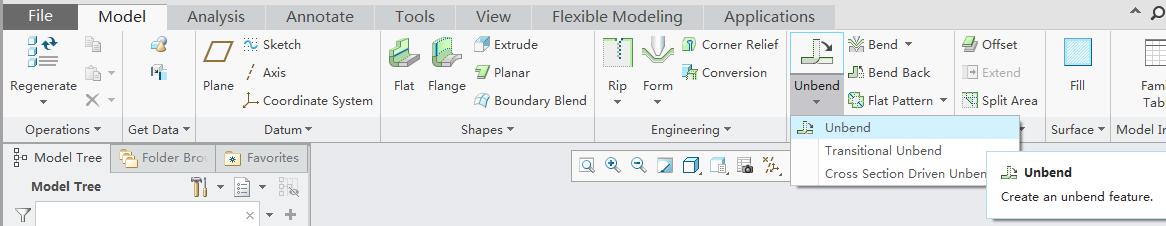

1.点击展平(unbend)ug工程图展平图,单击确定。效果如下

ug工程图展平图

ug工程图展平图

2.单击族表

ug工程图展平图

3.点击插入列

ug工程图展平图

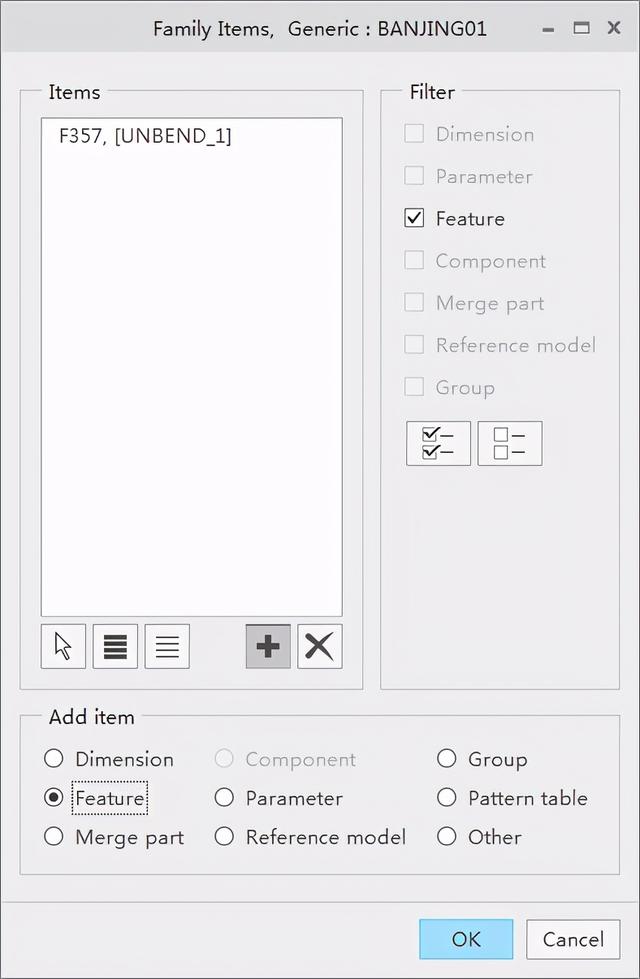

4.选择特征,在模型中选择刚刚创建的展开特征。单击确定

ug工程图展平图

ug工程图展平图

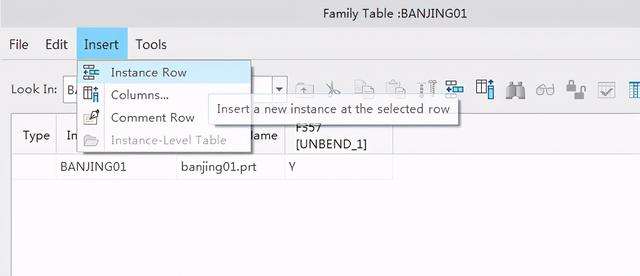

5.单击插入-实例行

ug工程图展平图

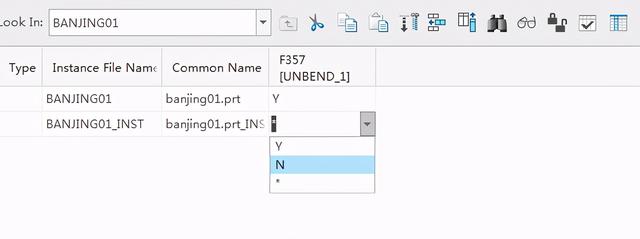

6.在下拉列表中选择N,表示没有展平特征

ug工程图展平图

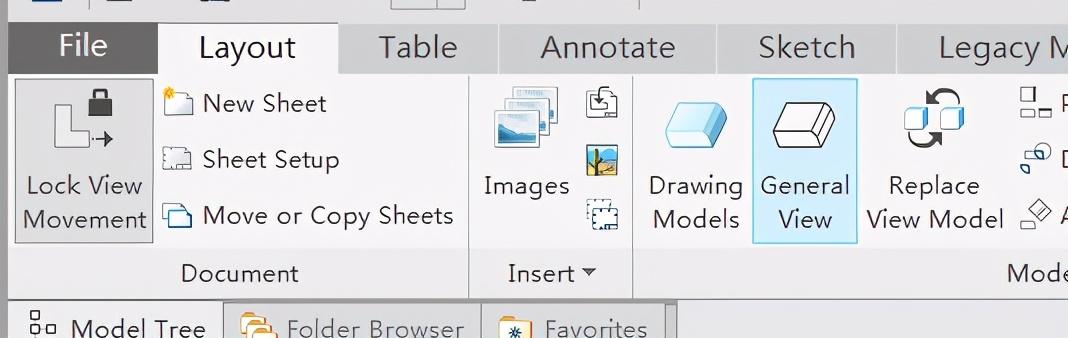

7.打开工程图,单击一般视图。生成第一个视图,即为展开图

ug工程图展平图

ug工程图展平图

8.单击绘图模型,选择增加模型

ug工程图展平图

ug工程图展平图

9.找到刚刚的模型打开,选择第二个。再次点击打开,确定。

ug工程图展平图

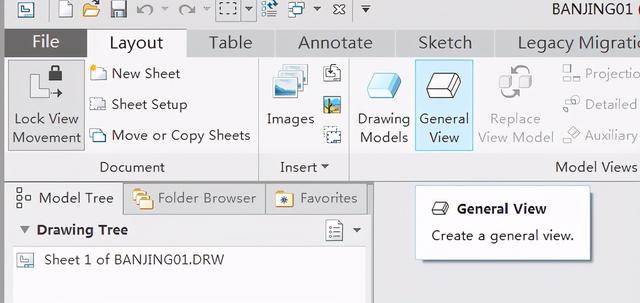

10.再次单击普通视图

ug工程图展平图

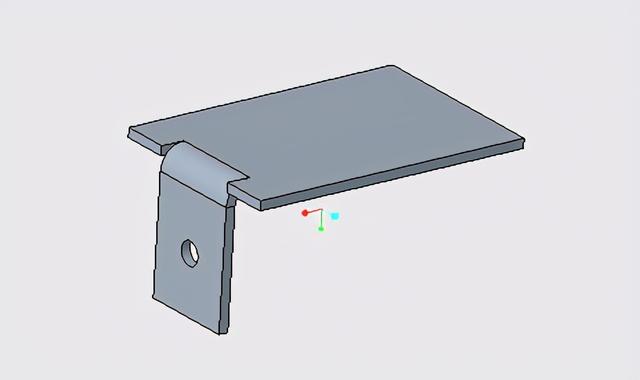

11.可看到未展开的钣金模型被添加了进来。

ug工程图展平图
