新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,


一、30种各类废水处理工艺流程图汇总

01、生活污水废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图1)

02、市政尾水提标处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图2)

03、脱硫废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图3)

04、焦化废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图4)

05、垃圾渗滤液处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图5)

06、印染废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图6)

07、化工废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图7)

08、制药废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图8)

09、农药废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图9)

10、合成革废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图10)

11、含铅废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图11)

12、制糖废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图12)

13、工业园区废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图13)

14、电镀工业园区污水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图14)

15、化纤废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图15)

16、光伏废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图16)

17、医院废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图17)

18、磷化废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图18)

19、乳化液废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图19)

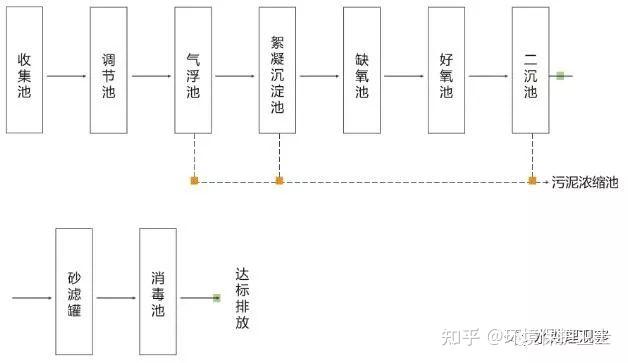

20、洗涤废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图20)

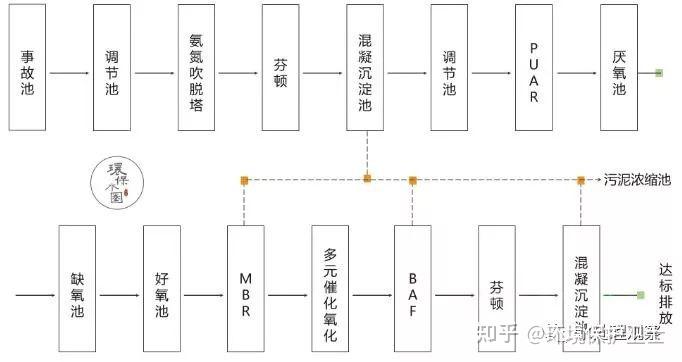

21、中和脱盐废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图21)

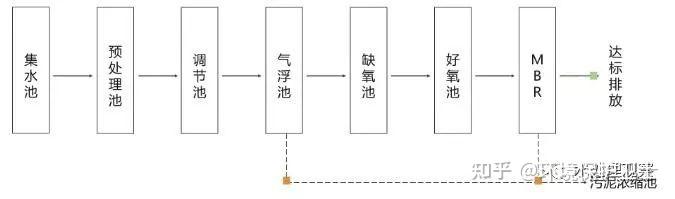

22、高矿化度矿井废水深度处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图22)

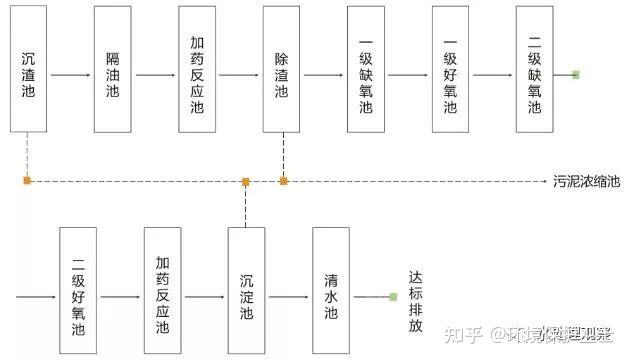

23、食品废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图23)

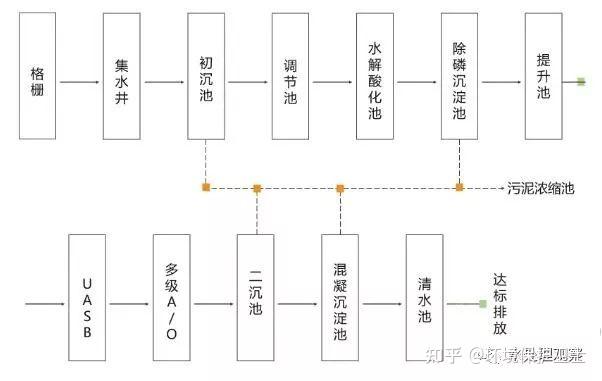

24、淀粉废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图24)

25、果汁废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图25)

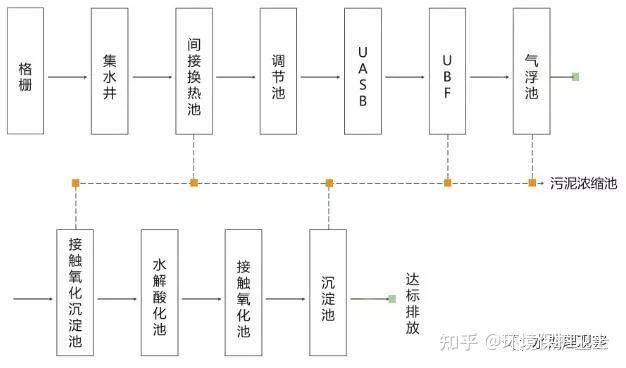

26、酒精废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图26)

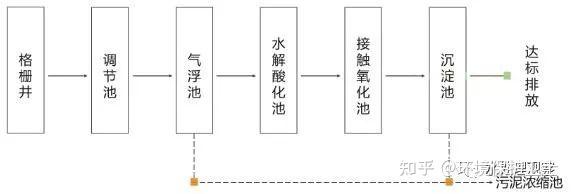

27、啤酒废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图27)

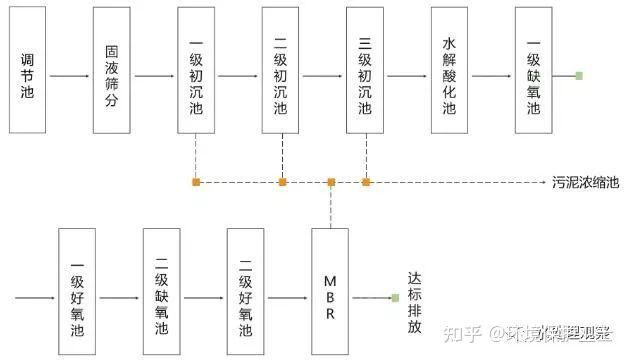

28、养牛废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图28)

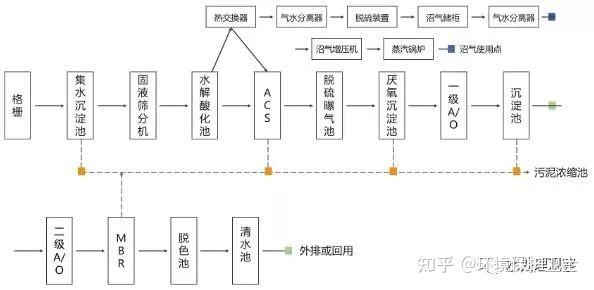

29、养猪废水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图29)

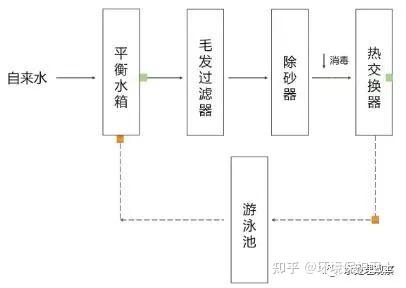

30、泳池循环水处理工艺流程图

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图30)

二、38个污水处理工艺及设备动态图

01、辐流式沉淀池

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图31)

02、虹吸式吸泥机

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图32)

03、静压式吸泥机

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图33)

04、平流式沉淀池

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图34)

05、桥式刮泥机

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图35)

06、斜板(管)沉淀池

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图36)

07、平流沉砂池

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图37)

08、曝气沉砂池

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图38)

09、膜片微孔曝气器

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图39)

10、射流式水力冲击空气扩散装置

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图40)

11、转刷曝气器

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图41)

12、除砂设备工作流程

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图42)

13、水力旋流器与螺旋洗砂机

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图43)

14、桥式吸砂机

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图44)

15、回转式格栅除污机

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图45)

16、钢绳牵引式格栅除污机

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图46)

17、移动伸缩臂式格栅除污机

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图47)

18、阶段曝气法

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图48)

19、生物吸附法

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图49)

20、曝气池

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图50)

21、方形曝气沉淀池

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图51)

22、圆形曝气沉淀池

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图52)

23、推流式曝气池

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图53)

24、氧化渠典型布置

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图54)

25、多段加盖式氧气法(联合曝气)

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图55)

26、多段加盖式氧气法(表面曝气)

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图56)

27、帕斯韦尔氧化沟处理系统

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图57)

28、T型氧化沟系统工艺流程

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图58)

29、接触氧化池的基本构造

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图59)

30、鼓风曝气生物接触氧化池

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图60)

31、表面曝气生物接触氧化池

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图61)

32、生物滤池工艺流程

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图62)

33、生物滤池构造

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图63)

34、生物转盘工艺流程

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图64)

35、生物转盘构造

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图65)

36、生物转盘的布置

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图66)

37、空气驱动生物转盘

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图67)

38、生物转盘二级处理流程

新鲜出炉(废水处理的基本思路)废水处理的基本概念和方法,(图68)
